Dyferencjał — co to jest i za co odpowiada w samochodzie?
Dyferencjał to przekładnia, która rozdziela moment obrotowy z układu napędowego na dwie półosie danej osi napędowej. Jego podstawową rolą jest umożliwienie różnicy prędkości obrotowej między lewym i prawym kołem. Mechanizm robi to bez rozpinania napędu i bez wymuszania poślizgu na jednym z kół. W praktyce jest to element, który łączy przeniesienie napędu z wymaganiami geometrii jazdy po łuku.
Dyferencjał jest niezbędny, ponieważ w zakręcie koła po zewnętrznej stronie jadą po dłuższym torze i muszą obracać się szybciej. Bez możliwości różnicowania prędkości pojawiają się naprężenia w półosiach, przegubach i przekładniach. Układ napędowy zaczyna pracować „na sztywno”, a opony są zmuszane do uślizgu. Skutkiem jest pogorszenie stabilności prowadzenia i przewidywalności reakcji auta.
Brak dyferencjału w pojeździe poruszającym się po asfalcie prowadzi do szarpania i podskakiwania kół podczas skrętu oraz do szybkiego zużycia opon. Rośnie obciążenie elementów przeniesienia napędu, co zwiększa ryzyko awarii pod obciążeniem. Dla kierowcy kluczowym efektem działania dyferencjału jest płynność jazdy i mniejsze straty wynikające z tarcia opon na zakrętach. W dłuższej perspektywie przekłada się to także na mniejsze zużycie części napędu.
Gdzie znajduje się dyferencjał i ile dyferencjałów ma pojazd?
Lokalizacja dyferencjału zależy od typu napędu. W samochodach z napędem na przód najczęściej jest zintegrowany ze skrzynią biegów w układzie transaxle, w tej samej obudowie co przekładnie. W autach z napędem na tył dyferencjał znajduje się w tylnej osi, w obudowie mostu, a napęd doprowadza wał napędowy. W obu przypadkach mechanizm pracuje w kąpieli olejowej, a jego obudowa jest elementem nośnym dla łożysk i kół zębatych.
W pojazdach z napędem na cztery koła oprócz dyferencjałów w osiach może występować dyferencjał centralny, który rozdziela napęd między przód i tył. W części konstrukcji jego rolę spełnia sprzęgło wielotarczowe lub inny element sterujący rozdziałem momentu, ale zasada potrzeby kompensacji różnicy prędkości między osiami pozostaje taka sama. Centralny mechanizm ma znaczenie szczególnie na nawierzchniach o dobrej przyczepności, gdzie brak możliwości różnicowania prędkości osi powoduje naprężenia w układzie. Rozwiązania różnią się zależnie od koncepcji 4×4 i sposobu dołączania drugiej osi.
Typowo samochód z napędem tylko na jedną oś ma jeden dyferencjał. W autach AWD spotyka się układy z dwoma dyferencjałami osiowymi oraz elementem centralnym, co daje łącznie trzy mechanizmy rozdziału. W niektórych konstrukcjach funkcje centralne realizuje sprzęgło, a liczba klasycznych dyferencjałów pozostaje na poziomie dwóch. Ostateczny układ wynika z projektu przeniesienia napędu, sposobu sterowania trakcją i założeń dotyczących kosztu oraz trwałości.

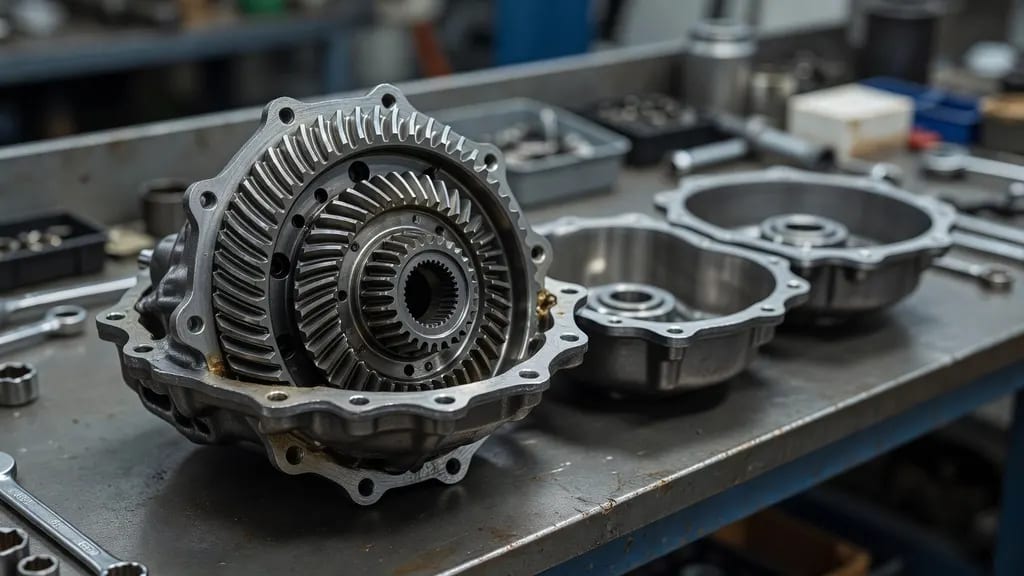

Budowa dyferencjału — elementy i ich funkcje
Podstawą jest obudowa, nazywana koszem mechanizmu różnicowego, która przenosi obciążenia i stanowi nośnik kół zębatych pracujących wewnątrz. Kosz obraca się wraz z napędem doprowadzonym z przekładni głównej. Wewnątrz znajdują się satelity oraz koła boczne połączone z półosiami. Obudowa zapewnia też prowadzenie osi satelitów i utrzymuje geometrię zazębienia.
Moment obrotowy trafia do kosza przez przekładnię główną: wałek atakujący oraz koło talerzowe. Koło talerzowe jest połączone z koszem, a wałek atakujący doprowadza napęd ze skrzyni biegów lub wału napędowego. To miejsce, gdzie zachodzi główna zmiana kierunku przenoszenia momentu i jego przełożenie. Dokładność ustawienia i stan łożysk przekładni głównej mają bezpośredni wpływ na hałas oraz trwałość całego zespołu.
Satelity i koła boczne odpowiadają za rozdział napędu na lewą i prawą półoś. Koła boczne są sprzężone z półosiami, a satelity obracają się na własnej osi i jednocześnie krążą wraz z koszem. Oś lub trzpień satelitów, podkładki oporowe i powierzchnie podparcia przenoszą siły osiowe i promieniowe wynikające z pracy zazębienia. W praktyce to właśnie zużycie powierzchni oporowych i luz na osi satelitów potrafią generować stuki przy zmianach obciążenia.
Łożyska, uszczelniacze i olej odpowiadają za ograniczenie tarcia i utrzymanie stabilnych warunków pracy. Łożyska prowadzą kosz i wałek atakujący, a uszczelniacze chronią przed ubytkiem oleju i dostępem zanieczyszczeń. Olej smaruje zębatki i odprowadza ciepło, a jego parametry muszą pasować do typu dyferencjału i obciążeń. Nieszczelność lub niewłaściwy olej przyspieszają zużycie łożysk oraz zębów przekładni głównej.
Dyferencjał o ograniczonym tarciu (LSD) — co dochodzi w budowie?
W dyferencjale o ograniczonym tarciu dochodzą elementy, które celowo zwiększają opór różnicowania prędkości między półosiami. W wersjach ciernych stosuje się pakiety tarczek lub sprzęgła stożkowe, które przenoszą część momentu na koło o lepszej przyczepności. W zależności od konstrukcji tarcie może rosnąć wraz z obciążeniem lub być częściowo ustawione „na stałe” przez napięcie wstępne. Taki mechanizm nie blokuje osi całkowicie, lecz ogranicza łatwe „uciekanie” napędu na koło o mniejszym oporze.
Do tego dochodzą sprężyny dystansowe i elementy docisku, które budują wstępne napięcie i wpływają na reakcję mechanizmu. W LSD wiskotycznym istotnym elementem jest sprzęgło lepkościowe pracujące w medium, które zmienia opór wraz z różnicą prędkości. W LSD zębatym typu Torsen lub ATB kluczowe są przekładnie zębate realizujące samoczynne przekierowanie momentu bez klasycznych tarczek. Różnice między odmianami dotyczą sposobu generowania oporu, wrażliwości na temperaturę oraz tego, jak mechanizm zachowuje się przy małym obciążeniu i przy utracie przyczepności jednego koła.
Jak działa mechanizm różnicowy w praktyce (prosto, zakręt, utrata przyczepności)
Podczas jazdy na wprost oba koła osi napędowej mają zbliżoną prędkość obrotową. Kosz dyferencjału obraca się, a satelity nie wykonują istotnego ruchu względem kosza, ponieważ koła boczne obracają się równomiernie. W takiej sytuacji moment jest przekazywany na obie półosie bez potrzeby różnicowania. Mechanizm zachowuje się jak stabilny element przeniesienia napędu, bez generowania dodatkowych ruchów wewnętrznych.
W zakręcie koło zewnętrzne musi obracać się szybciej niż wewnętrzne. Satelity zaczynają obracać się na swojej osi, co pozwala kołom bocznym poruszać się z różnymi prędkościami. Kosz nadal jest napędzany przez przekładnię główną, a różnica prędkości między półosiami jest „obsługiwana” przez pracę satelitów. Dzięki temu w układzie nie narastają naprężenia, a opony nie są zmuszane do niekontrolowanego uślizgu wynikającego z pracy napędu na sztywno.
Kluczowe jest rozróżnienie między podziałem prędkości a podziałem momentu. Dyferencjał umożliwia różnicę prędkości kół, ale w wersji otwartej nie gwarantuje, że koło o lepszej przyczepności otrzyma większą część momentu w sytuacji, gdy drugie koło traci przyczepność. Gdy jedno koło ma mniejszy opór toczenia, mechanizm dąży do wyrównania warunków pracy, co w praktyce sprzyja temu, że napęd koncentruje się na kole łatwiejszym do rozpędzenia. W efekcie auto może mieć ograniczoną zdolność ruszania lub przyspieszania na śliskiej nawierzchni, mimo że jedno koło nadal ma przyczepność.

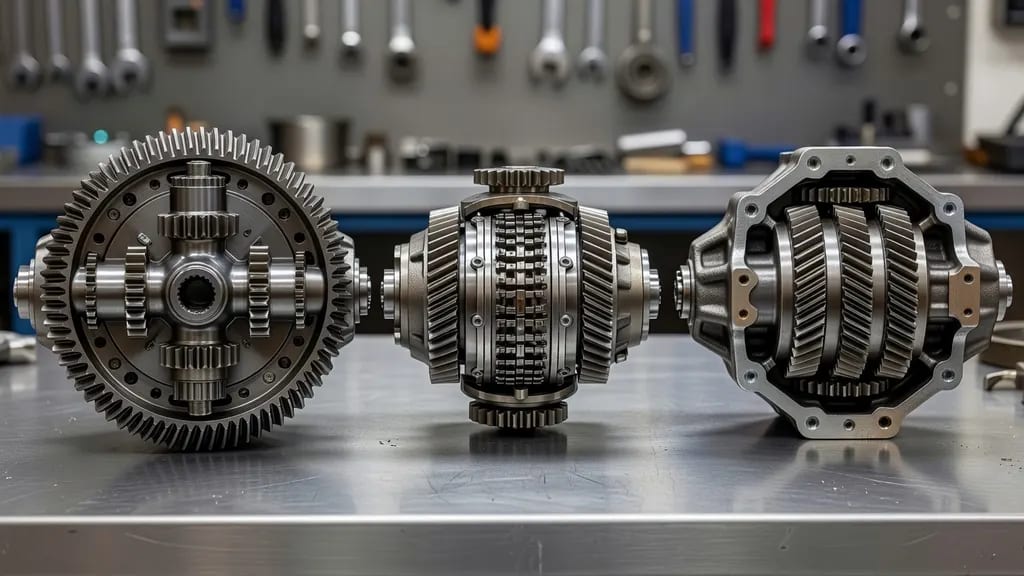

Rodzaje dyferencjałów — podział i zastosowania
Dyferencjał otwarty jest konstrukcją podstawową, spotykaną w większości samochodów osobowych. Ma prostą budowę, dobrą kulturę pracy i nie powoduje dodatkowych oporów w codziennej jeździe. Jego ograniczeniem jest zachowanie przy dużej różnicy przyczepności między kołami tej samej osi, gdzie trakcja potrafi gwałtownie spaść. Producenci często kompensują to działaniem systemów hamowania i kontroli trakcji, które ograniczają poślizg przez przyhamowanie buksującego koła.
LSD poprawia przeniesienie napędu, gdy jedno koło zaczyna tracić przyczepność, a drugie może nadal efektywnie napędzać pojazd. Ma znaczenie w autach o wyższej mocy, w jeździe sportowej oraz na nawierzchniach o zmiennej przyczepności. Jednocześnie zwiększa złożoność i wymagania serwisowe, a część odmian jest wrażliwa na dobór oleju. W zależności od konstrukcji różni się płynność działania, podatność na przegrzewanie i trwałość elementów ciernych.
Dyferencjał z blokadą działa inaczej niż LSD, ponieważ potrafi usztywnić połączenie między półosiami w większym stopniu, a w wersjach pełnych eliminuje różnicowanie prędkości. Takie rozwiązania są stosowane w terenie i w warunkach, gdzie koła często tracą kontakt z podłożem lub pracują na bardzo różnej przyczepności. Blokada może być uruchamiana mechanicznie lub sterowana elektronicznie, zależnie od konstrukcji. Dobór typu wynika z kompromisu między kosztem, komfortem manewrowania, trwałością i wymaganiami trakcyjnymi.
Blokada dyferencjału, „szpera” i kontrowersje wokół spawania „dyfra”
LSD, potocznie nazywane szperą, ogranicza różnicę prędkości półosi poprzez dodatkowy opór wewnętrzny, ale nie tworzy stałego połączenia jak pełna blokada. Blokada dyferencjału usztywnia napęd obu kół w danej osi, co wymusza ich wspólną pracę niezależnie od warunków w zakręcie. Różnica ma znaczenie dla prowadzenia, ponieważ LSD zachowuje możliwość różnicowania, a blokada ją ogranicza lub wyłącza. W praktyce te rozwiązania celują w inne zastosowania i inaczej wpływają na układ kierowniczy oraz opony.
Blokada ma sens w terenie, przy wyjeździe z kolein i w sytuacjach z dużym przekosem osi, gdy jedno koło traci obciążenie lub kontakt z nawierzchnią. W takich warunkach dyferencjał otwarty potrafi skierować napęd na koło o najmniejszym oporze, co utrudnia ruszenie. Zablokowanie dyferencjału pozwala wykorzystać przyczepność koła, które nadal ma kontakt z podłożem. W samochodach drogowych blokady osiowe są stosowane selektywnie i często w połączeniu z elektroniką, aby ograniczyć skutki uboczne.
Skutki uboczne LSD i blokad w codziennej jeździe obejmują wzrost hałasu i drgań, większe obciążenie opon podczas manewrów oraz zmianę reakcji auta na gaz w zakręcie. Przy ciasnym skręcie może pojawić się odczuwalny opór toczenia, a przy agresywnym przyspieszaniu różnice w przyczepności przekładają się na bardziej wyraźne reakcje kierownicy. W układach ciernych dodatkowym czynnikiem jest zużycie pakietów ciernych i wrażliwość na niewłaściwy olej. W przypadku pełnych blokad na przyczepnej nawierzchni rośnie ryzyko naprężeń w przeniesieniu napędu.
Spawanie dyferencjału — dlaczego to zły pomysł w aucie drogowym?
Spawanie dyferencjału eliminuje jego funkcję różnicowania prędkości kół, co w jeździe po asfalcie pogarsza prowadzenie, szczególnie na mokrej nawierzchni i zimą. Auto ma tendencję do wypychania przodu lub zarzucania tyłu zależnie od konfiguracji napędu i obciążenia, a reakcje na odjęcie i dodanie gazu stają się mniej przewidywalne. Podczas skręcania jedno z kół musi ślizgać się po nawierzchni, co pogarsza kontrolę trakcji i stabilność. W codziennym ruchu oznacza to gorszą płynność jazdy i większe ryzyko utraty panowania w granicznych sytuacjach.
Sztywne połączenie półosi podnosi obciążenia przegubów, półosi, łożysk i opon. Rośnie też obciążenie elementów mocowania mostu lub skrzyni oraz ryzyko uszkodzeń przy manewrowaniu pod obciążeniem. Dodatkowym problemem jest przyspieszone i nierównomierne zużycie bieżnika oraz większy hałas toczenia w zakrętach. W razie awarii zakres uszkodzeń bywa większy, ponieważ naprężenia przenoszą się na kolejne elementy układu.
Spawanie bywa stosowane w motorsporcie, gdzie liczy się powtarzalne zachowanie auta w kontrolowanych warunkach i dopuszcza się ograniczenia użytkowe. Takie rozwiązanie wymaga innego podejścia do doboru opon, ustawień zawieszenia i stylu jazdy, a jego wady w manewrowaniu są akceptowane. W zastosowaniach drogowych konsekwencje dla bezpieczeństwa i trwałości przeważają nad zyskiem trakcji w wybranych sytuacjach. Alternatywą pozostają fabryczne LSD, blokady sterowane lub rozwiązania elektroniczne, które nie wyłączają mechanizmu różnicowego na stałe.
Awarie, objawy i eksploatacja — jak wydłużyć żywotność dyferencjału
Typowe objawy problemów z dyferencjałem to wycie narastające z prędkością, stuki przy zmianie obciążenia oraz wibracje odczuwalne podczas przyspieszania. Do tego dochodzą wycieki oleju z okolic uszczelniaczy oraz nieprawidłowe zachowanie przy skręcie, gdy mechanizm ma nadmierne luzy lub pracuje na zanieczyszczonym oleju. W autach z LSD sygnałem bywa szarpanie i hałas podczas wolnych skrętów, jeśli olej nie jest zgodny z wymaganiami konstrukcji. Niepokojące odgłosy po rozgrzaniu mogą wskazywać na pogorszenie smarowania lub zużycie łożysk.
Do najczęstszych przyczyn należą zużyte łożyska kosza i wałka atakującego, uszkodzenia zębów przekładni głównej oraz wytarte elementy mechanizmu różnicowego. Niewłaściwy olej, zbyt niski poziom lub przegrzanie przy długotrwałym obciążeniu przyspieszają degradację powierzchni współpracujących. Przeciążenia wynikają także z agresywnej jazdy na przyczepnej nawierzchni z blokadą lub z dużych różnic średnicy opon na jednej osi. W układach 4×4 dodatkowym czynnikiem są naprężenia wynikające z różnic prędkości obrotowych między osiami, jeśli element centralny nie działa prawidłowo.
Diagnostyka opiera się na ocenie luzów, stanu łożysk, jakości zazębienia przekładni głównej oraz kontroli oleju i uszczelnień. W praktyce sprawdza się obecność opiłków w oleju, głośność pracy pod obciążeniem i podczas hamowania silnikiem oraz stan uszczelniaczy półosi. Przy naprawach ważna jest regulacja i ustawienie przekładni głównej, ponieważ niewłaściwy luz i kontakt zębów mogą powodować szybki powrót hałasu. W wielu konstrukcjach dyferencjał pracuje razem ze skrzynią biegów, co wymaga rozróżnienia źródła dźwięków i drgań.
Serwis sprowadza się do utrzymania właściwego oleju oraz jego terminowej wymiany zależnie od zaleceń producenta i warunków eksploatacji. W LSD dobór oleju ma szczególne znaczenie, bo część mechanizmów wymaga dodatków ciernych lub oleju o określonych parametrach pracy pakietów. Opłacalność naprawy zależy od dostępności części, możliwości regeneracji kół zębatych i łożysk oraz kosztu robocizny związanej z ustawieniem przekładni. W przypadku rozległych uszkodzeń lub problemów z regulacją częściej rozważa się wymianę kompletnego zespołu na sprawny egzemplarz.
FAQ — najczęściej zadawane pytania o budowę i działanie dyferencjału
- Nie każdy samochód ma klasyczny dyferencjał w osi, ale pojazdy z napędem na koła muszą mieć element umożliwiający różnicę prędkości między kołami lub osiami; dyferencjał nie zawsze jest otwarty, bo stosuje się też LSD i blokady.
- W 4×4 spotyka się dwa dyferencjały osiowe oraz element centralny rozdzielający napęd między osie; centralny mechanizm ogranicza naprężenia wynikające z różnic prędkości przodu i tyłu na przyczepnej nawierzchni.
- Jazda z uszkodzonym dyferencjałem grozi narastaniem luzów, przegrzaniem i rozszerzeniem uszkodzeń na przekładnię główną, półosie i łożyska, a skrajnie może doprowadzić do utraty napędu.
- Hałas po wymianie oleju lub po naprawie wiąże się z nieodpowiednim olejem, szczególnie w LSD, albo z błędną regulacją i luzami w przekładni głównej, co zmienia kontakt zębów i charakter pracy.
